外混式高壓氣流霧化噴嘴
更新時間 2025-05-09
閱讀 0
下圖給出的是幾種外混式氣流霧化噴嘴的方案示意圖,液體和霧化劑在噴口外部混合、霧化,僅是一級霧化。但是,如果噴嘴結構參數合理,運行參數適當,高速氣流劇烈沖擊液體,仍可獲得優于機械霧化的質量。

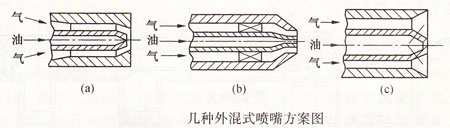

圖a 幾種外混式噴嘴方案圖
圖a為早期爐窯中使用的導管式高壓氣流霧化噴嘴,霧化劑與燃油以25°的夾角相撞擊霧化。該種簡單的斜交外混型油嘴,已在工業爐上有近百年的使用歷史。它的噴油嘴可用手輪前后調節,以改變霧化劑流量。也可采用閥門調節油、氣量,其調節比可達1:5。霧化劑噴出速度低于聲速,當霧化劑壓力低于0.3MPa以下(相應油壓為0.2~0.25MPa)。該種嘴氣耗高,采用蒸汽為0.4~0.6kg/kg,空氣為0.5~0.8kg/kg,并且火焰細長,約為2.5~7m。同時由于氣耗大雨造成煙氣中水蒸氣含量提高,造成鍋爐尾部低溫腐蝕或堵灰。
圖a 幾種外混式噴嘴方案圖
圖a為早期爐窯中使用的導管式高壓氣流霧化噴嘴,霧化劑與燃油以25°的夾角相撞擊霧化。該種簡單的斜交外混型油嘴,已在工業爐上有近百年的使用歷史。它的噴油嘴可用手輪前后調節,以改變霧化劑流量。也可采用閥門調節油、氣量,其調節比可達1:5。霧化劑噴出速度低于聲速,當霧化劑壓力低于0.3MPa以下(相應油壓為0.2~0.25MPa)。該種嘴氣耗高,采用蒸汽為0.4~0.6kg/kg,空氣為0.5~0.8kg/kg,并且火焰細長,約為2.5~7m。同時由于氣耗大雨造成煙氣中水蒸氣含量提高,造成鍋爐尾部低溫腐蝕或堵灰。
