高壓微霧加濕器在卷煙空調中
更新時間 2025-05-09
閱讀 0
卷煙生產對環境濕度有較高要求, 成品煙的生產和輔助車間相對濕度要求控制在±5%以內。目前煙草生產車間的空調加濕器主要有兩種, 一種是噴淋加濕, 另一種是干蒸汽加濕。本文對高壓微霧加濕器進行相關研究, 探討其在卷煙廠空調中應用的可行性和經濟性。
一、高壓微霧加濕器介紹
1. 加濕原理
將精濾的水通過高壓柱塞泵加壓至8～9MPa,從直徑為0.1mm 的陶瓷噴嘴噴出霧化, 產生0.1～5um 的水霧顆粒散出至空氣中, 與空氣充分接觸,吸收空氣的熱量而蒸發為水蒸氣?？諝馐У麸@熱量, 溫度降低, 水蒸氣在空氣中使含濕量和潛熱量增加。由于空氣失掉顯熱, 得到潛熱, 因而焓值基本不變, 故高壓微霧加濕的過程是等焓過程。如圖 示, 新(W) 、回(N) 風在C 點混合, 通過等焓加濕至機器露點L, 再熱至送風點O, 然后送入室內。
2. 加濕器本體配置情況

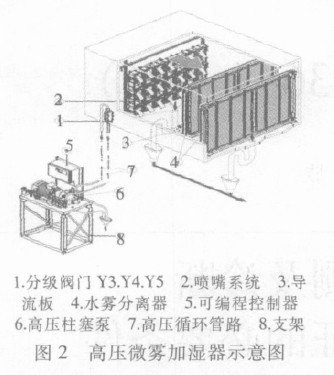

高壓微霧加濕器主要由噴嘴、導流板、水霧分離器、柱塞泵組成, 如圖2 所示, 其陶瓷噴嘴和不銹鋼導流板固定在耐溫工程塑料背板上, 水霧分離器是一種親水性膜材料,
能夠將過量的水膜二次蒸發, 減少水的消耗。
3. 濕度控制

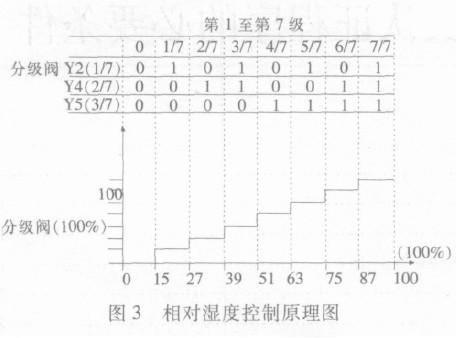

系統的濕度控制是通過一個外部的P- PI 控制器或者一個選配的內置PID 控制器實現, 控制分為七級, 可以達到±5%RH 或更高的控制精度( 圖3) , 滿足卷煙工藝對濕度控制要求。
( 1) 微霧加濕器前必須加裝中效以上的過濾裝置, 過濾精度不小于F6 級;
( 2) 水霧分離器前后應安裝兩個排水口;
( 3) 為保證加濕段的氣流均勻, 前面應設多孔均流板, 采用不銹鋼或工程塑料等耐腐材質;
( 4) 風道的允許氣流速度為0.5～4m/s, 卷煙用空調規范推薦速度為2.5m/s。具體技術要求見表1。
二、等焓加濕方案的特點
1. 采用等焓加濕的方案, 制冷機全年可少開機15 天, 節約很多運行費用。
2. 相比噴淋加濕器的優點
兩者都是等焓加濕, 高壓微霧加濕能夠與空氣更充分地混合, 加濕效果更好; 功能段長度比噴淋加濕短, 消耗的水量遠小于噴淋加濕; 噴進的水霧基本被空氣吸收, 沒有水質污染問題, 因而噴嘴和空調箱體內壁無需定期清潔, 維修量小; 因為沒有水池, 機組內部腐蝕小, 機組壽命長。
3. 相比干蒸汽加濕器的優點
具有干蒸汽加濕器易控制、加濕精度高的優點, 能在過渡季節有效推遲制冷機的開機時間, 實現空調系統的節能運行。
4. 缺點
對水質的要求較高, 電導率要達到3～15Μs/cm,通常工廠提供的自來水或軟水不能滿足使用要求,應配置一套反滲透的純水制備系統, 規模按總體加濕量的1.2 倍配置。另外設備本體造價較高。
